Cable de fibra óptica de modo único Multimodo exterior 2 ′′ 288 núcleos totalmente dieléctrico exterior

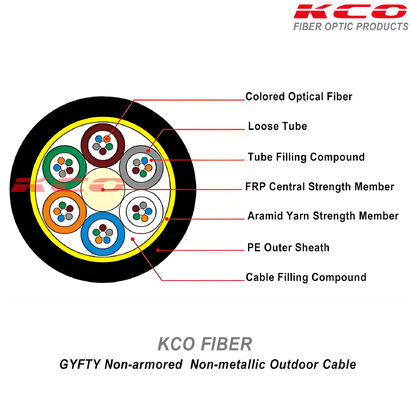

• Miembro de Resistencia Central (CSM) Material:

Varilla de Plástico Reforzado con Fibra (FRP).

Función: Posicionado en el centro geométrico exacto, actúa como la columna vertebral principal de soporte de carga. Resiste la tensión axial durante la tracción y evita que el cable se pandee o encoja bajo cambios extremos de temperatura. Debido a que está basado en plástico y fibra, proporciona un aislamiento eléctrico completo.

• Fibras Ópticas

Material: Núcleos de vidrio monomodo (típicamente G.652.D) o multimodo.

Función: El medio real de transmisión de datos. Se colocan holgadamente dentro de los tubos protectores con longitud adicional para asegurar que no sufran tensión física cuando el cable exterior se estira bajo tensión.

• Tubos Protectores Holgados y Rellenos

Material: Plástico de alto módulo (generalmente PBT - Tereftalato de Polibutileno).

Función: Protege las delicadas fibras de vidrio de las fuerzas de aplastamiento lateral externas. Si el número de fibras del cable es bajo, se utilizan rellenos de plástico sólido (tubos dummy) para mantener una disposición perfectamente redonda y simétrica alrededor del FRP central.

• Compuesto de Relleno de Gel (Compuesto de Relleno de Tubo Holgado y Compuesto de Relleno de Cable)

Material: Compuesto de petróleo a prueba de agua, similar a una gelatina.

Función: Llena el espacio interior de los tubos holgados. Amortigua las fibras, les permite moverse suavemente cuando el cable se dobla y actúa como la primera línea de defensa contra la penetración de agua o vapor de humedad en las superficies de vidrio.

• Elementos de Unión del Núcleo del Cable y Bloqueo de Agua

Material: Hilo o cinta bloqueadora de agua, unidos por un hilo de poliéster de unión.

Función: Los tubos y rellenos se trenzan en espiral (SZ) (girados alternativamente en sentido horario y antihorario) alrededor del FRP. El núcleo completo agrupado se envuelve en materiales hinchables con agua. Si el agua alguna vez penetra la cubierta exterior, estos elementos se hinchan instantáneamente para bloquear la migración axial de agua a lo largo del cable.

•  Cubierta Exterior (Chaqueta)

Material: Polietileno (PE) de densidad media o alta.

Función: La capa de armadura defensiva más externa. El PE negro proporciona una resistencia muy robusta a la radiación UV solar, al agrietamiento por estrés ambiental, a la abrasión y a la intemperie.
