Cable de conexión MPO MTP pulido APC de 8 fibras en modo único con método de polaridad A B C a cable de conexión LC dúplex

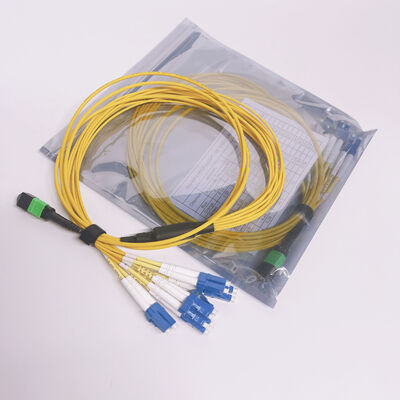

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

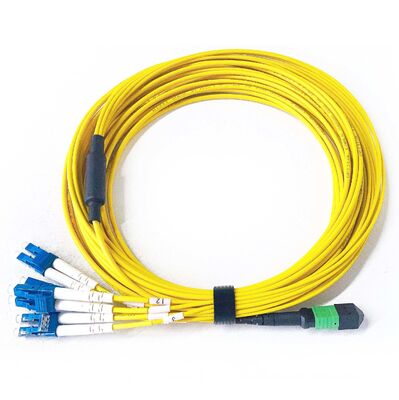

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable

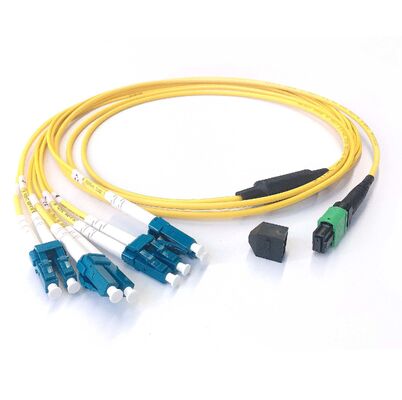

  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
  • Single Mode 8 Fibers APC Polished MPO MTP Break-out Patch Cable with Polarity Method A B C to LC Duplex Fiber Optic Break-out Cable
Lugar de origen Cantón, China
Nombre de la marca KCO
Certificación ISO9001, RoHS
Número de modelo MPOA-MPOA-12fo-LSZH-xM
Cantidad de orden mínima Negociación
Precio negotiable
Detalles de empaquetado Bolsa de PE, caja de cartón, rollo de madera.
Tiempo de entrega 2~5 días después de que consiguen el pago
Condiciones de pago Unión Occidental, T/T, L/C
Datos del producto
Conector MPO/APC Fibra OS1
Cubrir PVC, LSZH Pérdida de inserción 0.2db
Pérdida de devolución 55dB Diámetro 2.0 mm, 3.0 mm
Longitud 1, 3, 5, 7, 10, 15, 20, - ¿ Qué? Centro 9/125
Recuento de fibra 8 fibras, 12 fibras, 24 fibras Color amarillo
Resaltar

Método de polaridad del cable de fibra de APC MPO-8 de modo único

,

MTP-8 a cable de parche dúplex LC

,

Método de polaridad del cable de ruptura MPO-8
Deja un mensaje
Descripción de producto
Resumen del producto

La fábrica KCO Fiber vende directamente el cable de conexión de fibra óptica MPO-8 / MTP-8 a LC dúplex de un solo modo y 8 fibras APC. Este cable de conexión de alta densidad presenta un mini cable principal de 8 fibras con un conector MPO-8 o MTP-8 APC en un lado y conectores LC dúplex (típicamente LC/UPC) en el otro.

Al igual que los cables troncales MPO/MTP, los cables de conexión de ruptura MPO/MTP a LC están disponibles en tres métodos de conexión: Tipo A (directo), Tipo B (conexión cruzada) y Tipo C (par cruzado).

El conector MPO APC / MTP APC presenta un pulido Angled Physical Contact (APC), diseñado para conexiones de alta velocidad y baja pérdida en redes empresariales modernas y centros de datos.

Configuraciones disponibles
Opción 1: Conector MPO-8 APC + mini cable SM G657A1 8F + conector LC/UPC dúplex
Opción 2: Conector MTP-8 APC + mini cable SM G657A1 8F + conector LC/UPC dúplex
Single Mode 8-fiber APC MPO-8 MTP-8 to LC Duplex fiber optical break-out patch cable with connector detail
Polaridad del cable de conexión de ruptura MPO a LC / MTP a LC
1. Tipo A (Directo)

Mapeo de fibra: La fibra 1 se conecta a la fibra 1 (LC), la fibra 2 a la fibra 2, y así sucesivamente.

Orientación de la llave: De arriba a abajo.

Cómo funciona: Dado que esto mantiene una ruta directa, la inversión Tx → Rx debe ocurrir en otro lugar de la red. Para completar el circuito, debe usar un cable de conexión LC dúplex estándar A-B (cruzado) en un extremo (por ejemplo, en el conmutador/transceptor).

2. Tipo B (Cruzado Invertido)

Mapeo de fibra: La fibra 1 se conecta a la fibra 12 (LC), la fibra 2 a la fibra 11, y así sucesivamente.

Orientación de la llave: De arriba a arriba.

Cómo funciona: Esto crea una inversión inherente dentro del propio cable. Debido a esta inversión interna, debe usar un cable de conexión LC directo A-A para mantener la orientación correcta de Tx → Rx.

3. Tipo C (Par Cruzado Invertido)

Mapeo de fibra: La fibra 1 se conecta a la fibra 2 (LC), la fibra 2 a la fibra 1, la fibra 3 a la fibra 4, y así sucesivamente.

Orientación de la llave: De arriba a abajo.

Cómo funciona: La inversión de pares mapea naturalmente Tx a Rx de extremo a extremo, lo que lo hace ideal para conectarse directamente a equipos LC dúplex sin necesidad de cables de conexión cruzados especiales. Utiliza cables de conexión LC estándar A-B en ambos extremos.

Diagram showing MPO to LC break-out patch cable polarity methods Type A, Type B, and Type C fiber mapping
Detalle del producto
  • Lado del conector A: MPO-8 APC, MTP-8 APC
  • Lado del conector B: LC/UPC dúplex, LC/APC dúplex (otros disponibles)
  • Tipo de fibra: Monomodo G657A1 / G657A2
  • Recuento de fibras: 8F
  • Diámetro del cable: 3.0mm
  • Material de la cubierta exterior del cable: LSZH, PVC, OFNR
  • Color del cable: Amarillo (personalizable disponible)
  • Longitud de ruptura: 30cm, 50cm
  • Diámetro del cable de ruptura: 2.0mm
  • Polaridad: Personalizado
  • Pérdida de inserción (IL): Pérdida ultra baja (0.35dB)
  • Pérdida de retorno (RL): 55dB
  • Longitud del cable: Personalizado
  • 100% probado en fábrica antes del envío.
  • Informe de prueba incluido con cada unidad.
  • Servicio OEM: Disponible
  • Embalaje: 1 unidad/bolsa
Single Mode 8-fiber APC MPO-8 to LC Duplex break-out patch cable product detail view
Aplicaciones
  • Centro de datos
  • Centro de IA
  • Centro de conexión Starlink
  • FTTH (Fibra hasta el hogar)
  • FTTO (Fibra hasta la oficina)
  • FTTC (Fibra hasta la acera)
  • FTTR (Fibra hasta la habitación)
  • FTTX (Fibra hasta la X)
Especificaciones
Parámetros Ensamblajes de cables de fibra estándar
Tipo de fibra SM (G.657A)
Materiales de la chaqueta LSZH / OFNR / PVC
Lado del conector A MPO APC hembra / macho, MTP APC hembra / macho
Lado del conector B LC/UPC dúplex, LC/APC dúplex, Otros
Materiales de la férula Polímero reforzado con vidrio
Longitudes de onda de prueba 1310±30 / 1550±30nm
Pérdida de inserción IL (dB) ≤ 0.35dB (pérdida ultra baja), ≤ 0.65dB (pérdida estándar)
Pérdida de retorno RL (dB) ≥ 55dB (APC)
Intercambiabilidad ≤ 0.2dB
Ensamblajes de cables Cable troncal
Temperatura de funcionamiento (°C) -10 ~ +70
Temperatura de almacenamiento (°C) -40 ~ +85
Paquete 1 unidad/bolsa

*Todos los valores especificados son con conectores.
