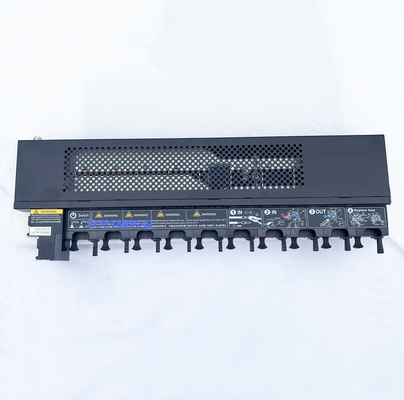

Unidad 19" de la distribución de la corriente continua caja terminal DCPD-10 del Estante-soporte para RRU BBU

Unidad 19" de la distribución de la corriente continua caja terminal DCPD-10 del Estante-soporte para RRU BBU

Descripción:

- Caja terminal DCPD-10 del Estante-soporte de la unidad de la distribución de la corriente continua, instalada en 19' ‘gabinete y conectada entre - 48 VDC de fuente y equipo de alimentación, son un equipo de la unidad y de la protección contra sobrecargas de la distribución, proporcionando salida de poder de trayectoria múltiple.

- Es conveniente al sistema de distribución de baja tensión interior de la corriente continua para la protección del equipo contra la oleada y sobretensión transitoria causadas por el ambiente exterior (tal como relámpago, EMI, cambiando los efectos del sistema) o ambiente interno (poder por intervalos, de lanzamiento o haber apagado de las cargas de la inductancia y de la capacitancia, del etc.)

Característica:

- 19 pulgadas, instalación estándar del estante 1U;

- 1 entrada con dos puertos paralelos y 10 salidas;

- Con el tubo del fusible, puede desconectar el circuito cuando sucede la falta o la sobrecarga

- Buen aislamiento para los terminales de salida

- Corriente derivada grande y voltaje residual bajo

- Con el indicador luminoso para cada tubo y protección contra sobrecargas del fusible

- La caja terminal DCPD-10 del Estante-soporte de la unidad de la distribución de la corriente continua provee de dos canales de potencia de entrada de -48V DC una corriente total de no más que 200A;

- Proporciona 6 canales de salida de la corriente continua, que es controlada por un fusible independiente para apoyar una corriente clasificada de 25A;

- También proporciona 4 canales de salida de la corriente continua, que es controlada por un fusible independiente para apoyar una corriente clasificada de 42A;

- Proporciona la protección contra la luz y la protección contra sobrecargas para la salida de poder a través de un tablero incorporado de la protección contra la luz.

Uso:

- La caja terminal DCPD-10 del Estante-soporte de la unidad de la distribución de la corriente continua se aplica generalmente a los sistemas distribuidos de la estación base, en los cuales acciona el BBU y el RRU/AAU. El cable de transmisión de RRU debe ser protegido y la capa protegida se debe conectar con la barra que pone a tierra al aire libre antes de ser conectada en el cuarto del gabinete o del equipo.

Esquema circular:

Parámetros eléctricos:

Gama del voltaje de funcionamiento:

DC -40V a -65V

Voltaje de funcionamiento nominal: DC -48V

Voltaje de funcionamiento continuo máximo: DC -65V

Potencia de entrada:

- Voltaje: -48 V DC.

- Actual: 2 canales con una corriente total no más que 200A.

Salida de poder:

- Voltaje: -48 V DC.

- Actual:

6 canales de 25A actual clasificado, con la protección contra la luz.

4 canales de 42A actual clasificado, con la protección contra la luz.

Frecuencia: 0Hz

Modos de la protección: -48V-RTN (Diferencial-modo), RTN-PE (Común-modo)

Corriente derivada nominal en (8/20 nosotros forma de onda): -48V-RTN: 10kA, dos líneas (- 48V, RTN) — PE: 20kA

Corriente derivada máxima Imax (8/20 nosotros forma de onda): -48V-RTN: 15kA; Dos líneas (- 48V, RTN) — PE: 20kA

Conexión: Conexión serial

El fusible valoró actual: 30A (6 salidas), 50A (4 salidas)

Protección contra sobrecargas local del piloto:

Normal: apagado, falta, rojo.

Tubo del fusible: Normal: apagado, falta, rojo

Conexión del alambre:

Entrada: Terminal que prensa

Salida: Terminal de la primavera

Área del alambre:

Entrada: 6~35m m 2

Salida: 2.5~16mm2

Toma de tierra: 1 nuez M6 que pone a tierra el poste en la suspensión del lado derecho, atada con alambre con el tornillo M6

Oleada:

- 10KA (8//20us) para las conexiones del alambre-alambre

- 20KA (8//20us) para las conexiones de la alambre-tierra

Petición del ambiente:

- Condiciones:

Temperatura de funcionamiento: 0℃~+55℃;

Humedad relativa: el 10%~95%;

Presión de la atmósfera: 70kPa~106kPa

- Ambiente del almacenamiento:

Temperatura de almacenamiento: -40℃~+75℃

Humedad relativa: 10%-95%

Presión de la atmósfera: 70kPa~106kPa
