48 fibras SMF G657A1 G657A2 MPO-48 MTP-48 APC Ultra baja pérdida cable de fibra óptica tipo A B C

Polaridad del cable troncal MPO MTP tipo A, tipo B, tipo C

• Polaridad tipo A

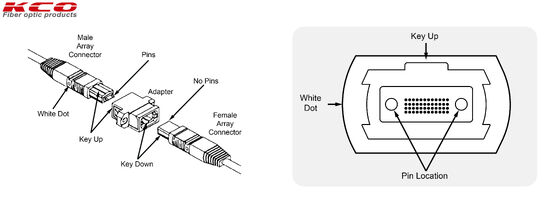

  El tipo A de cables MPO MTP utiliza un conector MPO MTP con llave en un extremo y un conector MPO MTP con llave en el otro extremo, manteniendo una conexión directa donde la posición 1 de la fibra se conecta a la posición 1 en el extremo opuesto. La clave se refiere a una protuberancia física en el conector MPO MTP que determina la orientación durante el acoplamiento. En el tipo A de cables multiconector MPO MTP, el mapeo de fibra permanece secuencial. Las posiciones 1 y 2 del conector MPO MTP se conectan al primer conector LC dúplex (u otro conector), las posiciones 3 y 4 al segundo LC dúplex, y así sucesivamente. Este mapeo sencillo simplifica la resolución de problemas, pero requiere tipos de cables de conexión específicos (cables cruzados AB) en las conexiones del equipo para lograr una alineación adecuada de Tx a Rx.
• Polaridad tipo B
  El tipo B de cables MPO MTP utiliza conectores con llave en ambos extremos con posiciones de fibra invertidas: la fibra en la posición 1 en un extremo coincide con la posición 48 en el extremo opuesto. Esta configuración invertida es particularmente popular para conexiones directas 40G QSFP+ y 100G QSFP28 porque proporciona naturalmente el cambio de polaridad requerido. Los cables multiconector MPO MTP tipo B funcionan perfectamente con transceptores 40GBASE-SR4 PSM4 para convertir puertos 40G en cuatro conexiones 10G o puertos 100G en cuatro conexiones 25G. La polaridad invertida elimina la necesidad de latiguillos especializados en ambos extremos; los latiguillos AB directos estándar funcionan correctamente en todo el canal.
• Polaridad tipo C
  El tipo C de cables MPO MTP invierte los pares de fibras adyacentes. La posición 1 cambia a la posición 2 en el extremo opuesto, la posición 2 cambia a la posición 1 y este par de inversión continúa por todo el conector. Aunque es menos común en aplicaciones monomodo. El cable tipo C de MPO MTP proporciona flexibilidad en ciertas arquitecturas basadas en casetes donde la inversión de pares simplifica el esquema de polaridad general. La regla crítica: nunca mezcle tipos de polaridad dentro de un solo canal. Hacerlo provoca desalineación de la señal y fallas de comunicación.

Detalle del producto

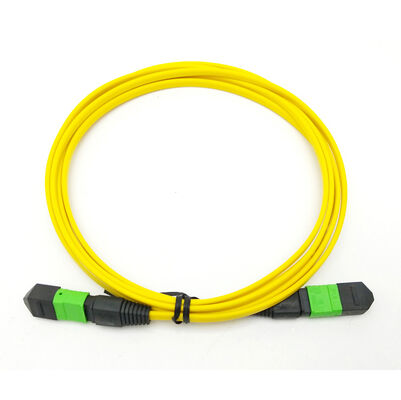

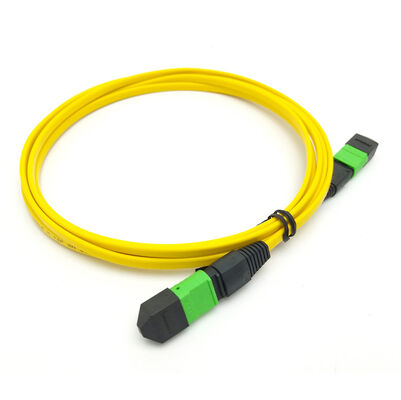

48fibers SMF G657A1 G657A2 MPO-48 MTP-48 APC Cable troncal de fibra óptica de pérdidas ultrabajas tipo ABC

• Lado del conector A: MPO-48 APC / MTP-48 APC
• Lado del conector B: MPO-48 APC / MTP-48 APC
• Tipo de fibra: Monomodo G657A1 / G657A2
• Recuento de fibras: 48F
• Diámetro del cable: 3,0 mm
• Material de la cubierta del cable: LSZH, PVC, OFNR
• Color del cable: Amarillo (personalizado)
• Polaridad: personalizado
• IL: Pérdida ultrabaja (0,35 dB)
• RL: 55dB
• Longitud del cable: personalizado
• 100% probado en fábrica antes del envío.
• El informe de prueba viene con cada pieza.
• Servicio OEM: disponible
• Embalaje: 1 unidad/bolsa
